Las recientes colaboraciones de Toyota en camiones de pila de combustible con Scania e IVECO marcan un paso significativo hacia la validación en el mundo real del transporte pesado de hidrógeno, con pruebas de flota estructuradas planificadas para 2027, aunque el despliegue comercial completo sigue siendo un objetivo a más largo plazo. Para los proveedores de componentes de vehículos y los compradores B2B, la pregunta más importante no es solo cómo funciona la pila de combustible, sino si los sistemas circundantes de aire, refrigerante y gestión de fluidos pueden ofrecer una fiabilidad a largo plazo en condiciones de camiones comerciales.
En un camión de pila de combustible, las mangueras son parte de un sistema más amplio que gestiona el calor, el flujo de aire y, en ubicaciones seleccionadas, los medios relacionados con el hidrógeno.Su función va más allá de conectar dos componentes. Deben mantener el flujo, el sellado, la flexibilidad y la estabilidad del material a lo largo de ciclos térmicos repetidos, vibraciones del vehículo, cambios de presión y largas horas de funcionamiento.
Los vehículos pesados crean un entorno particularmente exigente. En comparación con muchas aplicaciones de vehículos de pasajeros, los camiones pueden operar durante más horas diarias, experimentar una mayor vibración acumulada, transportar cargas mayores y enfrentar cambios de temperatura ambiente más amplios. El espacio de empaquetado alrededor de las pilas, compresores, bombas, intercambiadores de calor y componentes del chasis también puede ser limitado. Como resultado, el enrutamiento de las mangueras, el radio de curvatura, el refuerzo, el grosor de la pared, las conexiones finales y la protección contra la abrasión deben considerarse durante el desarrollo.
1. Mangueras de refrigerante: gestión térmica y compatibilidad de materiales
Las pilas de combustible y la electrónica de potencia relacionada generan calor que debe controlarse para mantener un funcionamiento estable del sistema. Las mangueras de refrigerante pueden conectar pilas, bombas, intercambiadores de calor, válvulas y otros componentes de gestión térmica.
Para estas aplicaciones, los compradores deben evaluar algo más que el rango de temperatura nominal. Los factores importantes incluyen la compatibilidad con el refrigerante, el ciclo de temperatura, la presión de trabajo y los pulsos de presión, la flexibilidad a baja temperatura, la resistencia a la vibración y la estabilidad dimensional en los puntos de conexión.
Cuando un circuito de refrigeración utiliza agua desionizada o un refrigerante de baja conductividad, los materiales también deben evaluarse en cuanto a sustancias extraíbles. Dependiendo del compuesto de la manguera y de la especificación del sistema, las sustancias liberadas por los materiales húmedos pueden afectar la conductividad del refrigerante o contaminar componentes sensibles. Es por esto que la selección de materiales y la validación específica de la aplicación son importantes para los sistemas de mangueras de refrigerante de pilas de combustible.
2. Mangueras de gestión de aire: flexibilidad, resistencia al calor y enrutamiento
Los sistemas de aire de las pilas de combustible pueden incluir conexiones entre compresores de aire, componentes del lado del cátodo, equipos de humidificación y secciones de entrada o salida. Estas mangueras pueden operar cerca de componentes que generan calor y dentro de zonas de empaquetado estrechas del vehículo.

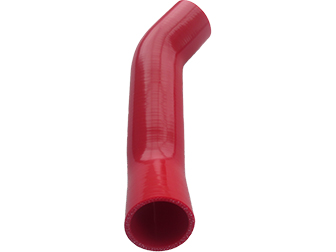

Se puede considerar la manguera de silicona cuando se requiere flexibilidad, resistencia a la temperatura, resistencia al ozono y una geometría moldeada personalizada. Puede ser necesario un refuerzo cuando el circuito tiene demandas de presión o vacío. Sin embargo, la construcción correcta debe seleccionarse en función del diseño real del sistema, la temperatura del aire, las condiciones de presión, el método de conexión y la vida útil requerida.
Para diseños de mangueras moldeadas, incluso pequeños cambios en el ángulo de curvatura, la longitud de la pata, el grosor de la pared o el diámetro de la manguera pueden afectar la instalación y la tensión a largo plazo en la unión. La revisión temprana de dibujos 2D, datos 3D o muestras físicas puede reducir los problemas de ajuste durante las etapas de prototipo y validación.
3. Líneas relacionadas con el hidrógeno: no trate cada manguera como una manguera de hidrógeno
Los circuitos relacionados con el hidrógeno requieren una evaluación de ingeniería por separado. Una manguera diseñada para servicio de aire o refrigerante no debe usarse automáticamente para servicio de hidrógeno, especialmente cuando la presión, la permeación, el sellado, los accesorios y los requisitos de seguridad son más exigentes.
Para cualquier aplicación en contacto con hidrógeno, los compradores deben confirmar el medio, la presión de funcionamiento, el rango de temperatura, el ciclo de presión, las expectativas de permeación, el diseño de los accesorios finales y los requisitos específicos del proyecto o reglamentarios aplicables. Los conjuntos de mangueras de hidrógeno comprimido de alta presión requieren un nivel de validación diferente al de las mangueras estándar de silicona para refrigerante o aire. El alcance público de CSA/ANSI HGV 4.2, por ejemplo, aborda los requisitos de seguridad para mangueras y conjuntos de mangueras de hidrógeno gaseoso comprimido en aplicaciones definidas de estaciones de servicio, dispensadores y sistemas de combustible de vehículos.
4. La durabilidad de los vehículos pesados depende del diseño completo de la manguera
La durabilidad de la manguera no está determinada solo por el material base. En el uso de vehículos comerciales, el rendimiento depende de la construcción completa y del entorno de instalación.
Las consideraciones clave incluyen:
El medio transportado y los requisitos de compatibilidad química
Temperaturas de funcionamiento continuas y máximas
Presión de trabajo, pulsos de presión y margen de presión de rotura requerido
Material de refuerzo, número de capas, grosor de la pared y tolerancias dimensionales
Radio de curvatura, enrutamiento, posición de la abrazadera, exposición a la abrasión y fuentes de calor cercanas
Conexiones finales, interfaces de sellado y método de montaje
Vida útil objetivo, ciclo de validación y requisitos de trazabilidad
Una manguera de silicona con la clasificación de temperatura correcta aún puede fallar prematuramente si el refuerzo, el enrutamiento, el diseño de la abrazadera, el radio de curvatura o la interfaz del conector no son adecuados para las condiciones de funcionamiento reales del vehículo.
5. Información necesaria para la selección de mangueras de pila de combustible
Para acelerar la evaluación técnica y la cotización, los compradores B2B deben compartir:
La función de la manguera: refrigerante, aire, relacionada con hidrógeno u otro circuito auxiliar
Medio transportado y cualquier requisito de pureza o de bajas sustancias extraíbles
Rango de temperatura, presión de trabajo, datos de pulsos de presión y vida útil objetivo
Diámetro interior (ID), diámetro exterior (OD), longitud, grosor de la pared, geometría de curvatura y espacio de instalación
Dibujos, archivos 3D, muestras o fotos del conjunto instalado
Necesidades de refuerzo, revestimiento, rendimiento frente a llamas o protección contra la abrasión
Accesorios, abrazaderas, conectores rápidos, requisitos de sellado y normas aplicables
Cantidad de prototipos, volumen anual estimado y cronograma objetivo del proyecto
A medida que los programas de camiones de pila de combustible avanzan hacia la operación en el mundo real, los sistemas de mangueras de los vehículos deben seleccionarse como componentes de ingeniería en lugar de piezas de repuesto genéricas. La construcción más adecuada depende del circuito, el medio, las condiciones de funcionamiento, el diseño de enrutamiento y los requisitos de validación.
SUNRISE desarrolla soluciones de mangueras de silicona personalizadas para aplicaciones automotrices y de vehículos comerciales, incluyendo mangueras rectas reforzadas, mangueras moldeadas, mangueras reductoras y construcciones revestidas seleccionadas. Para una revisión del proyecto, los compradores pueden compartir su dibujo o muestra junto con las condiciones de funcionamiento, los estándares objetivo y la cantidad estimada. Nuestro equipo puede entonces evaluar las construcciones de mangueras factibles y proporcionar una cotización basada en la aplicación real.
