Cuando una manguera debe soportar temperaturas elevadas y el contacto con aceites o fluidos que no son compatibles con la silicona estándar, es posible que una manguera de silicona convencional no proporcione la resistencia química requerida. Seleccionar un material basándose únicamente en la temperatura puede provocar un deterioro prematuro, fugas o costos de mantenimiento inesperados.
Una

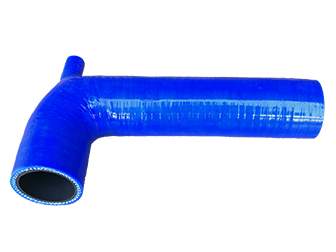

manguera de silicona forrada con FKM combina un revestimiento interior de caucho fluorado con un cuerpo exterior de silicona y, en muchos diseños, un refuerzo de tela. Esta construcción satisface varios requisitos de rendimiento a la vez, pero la especificación correcta depende del medio real, las condiciones de operación y el diseño del sistema.
Puntos clave
-
El revestimiento de FKM puede mejorar la resistencia a combustibles, aceites y determinados químicos compatibles en comparación con la silicona estándar.
-
El cuerpo de silicona proporciona flexibilidad y rendimiento térmico adecuados para entornos operativos exigentes.
-
El refuerzo de tela ayuda a mantener la forma de la manguera y a soportar la presión interna cuando se especifica adecuadamente.
-
La compatibilidad de fluidos, la temperatura, la presión y la duración de la exposición deben evaluarse en conjunto.

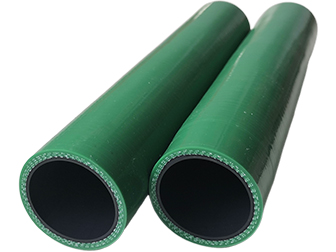

¿Qué es una manguera de silicona forrada con FKM?
Una manguera de silicona forrada con FKM es una manguera compuesta diseñada para combinar la resistencia química de un elastómero fluorocarbonado con la flexibilidad y resistencia al calor del caucho de silicona.
Su construcción normalmente incluye tres elementos funcionales:
-
Revestimiento interior de FKM: Forma la superficie en contacto con el fluido y actúa como una barrera contra aceites, combustibles y químicos compatibles.
-
Cuerpo exterior de silicona: Proporciona flexibilidad y admite la operación en un amplio rango de temperaturas, según el compuesto.
-
Capa de refuerzo: Las capas de tela ayudan a controlar la expansión y a mantener la estabilidad estructural bajo condiciones de presión especificadas.
Cada capa cumple un propósito diferente. El revestimiento interior no hace automáticamente que la manguera completa sea adecuada para todos los químicos, mientras que el cuerpo de silicona por sí solo no determina su clasificación de presión.
Por ejemplo, SUNRISE ofrece diseños de
manguera forrada con FKM para aplicaciones automotrices, químicas e industriales, incluidos los sistemas de celdas de combustible de hidrógeno. Su información de producto también destaca el bajo contenido volátil y la adherencia entre capas como consideraciones importantes para circuitos de fluidos especializados.
¿Cuáles son las ventajas de las mangueras de silicona forradas con FKM?
1. Resistencia mejorada a aceites y combustibles
El caucho de silicona estándar ofrece una flexibilidad y resistencia al calor útiles, pero generalmente no es la primera opción para el contacto continuo con muchos aceites y combustibles a base de petróleo.
El FKM puede proporcionar una mejor resistencia a muchos aceites minerales, combustibles, compuestos aromáticos y productos químicos orgánicos seleccionados compatibles. Esto hace que una construcción forrada valga la pena evaluarla cuando la superficie en contacto con el fluido está expuesta a sustancias que pueden hacer que la silicona convencional se hinche, ablande o pierda su integridad mecánica.
Las aplicaciones potenciales incluyen líneas de retorno de aceite seleccionadas, circuitos relacionados con combustibles y sistemas industriales de transferencia de fluidos.
Sin embargo, la compatibilidad varía según la formulación exacta de FKM y la composición del fluido. Las mezclas de combustible, los aditivos y la exposición prolongada pueden alterar el rendimiento. Confirme el medio específico con el fabricante de la manguera en lugar de confiar únicamente en el nombre del material.
2. Rendimiento en entornos de temperatura elevada
La silicona se valora por conservar su flexibilidad en una amplia gama de temperaturas. Combinarla con un revestimiento de FKM puede ayudar a abordar aplicaciones donde la resistencia al calor y la compatibilidad con fluidos son importantes.
El límite de operación real depende del compuesto de silicona, la formulación del revestimiento, el refuerzo, la presión y las condiciones de exposición. El conjunto de manguera completo debe evaluarse, incluido el revestimiento de FKM, el cuerpo de silicona, el refuerzo y el sistema de unión.
Los compartimentos del motor, la maquinaria calentada y los equipos industriales pueden exponer las mangueras tanto a temperaturas ambientales elevadas como a medios fluidos calientes. Ambas condiciones deben tenerse en cuenta al seleccionar un diseño.
3. Mejor control del contacto con fluidos
El revestimiento interior crea una barrera dedicada entre el medio transportado y el cuerpo de silicona. Esto puede ayudar a reducir el contacto directo entre el fluido y el material de silicona subyacente.
Para los sistemas donde las sustancias extraíbles traza podrían afectar a los componentes sensibles, la formulación del revestimiento y la limpieza de la manguera terminada pueden ser criterios de selección importantes.
Esto es particularmente relevante para ciertos circuitos de enfriamiento de celdas de combustible, donde la compatibilidad de materiales y los bajos niveles de sustancias volátiles o extraíbles pueden afectar los requisitos del sistema. Tanto el bajo contenido volátil como los bajos niveles de extraíbles pueden ser importantes en circuitos sensibles, pero son características separadas y deben verificarse mediante los datos de prueba aplicables.
No obstante, una manguera forrada debe evaluarse frente a los requisitos de limpieza y compatibilidad de la aplicación específica.
4. Enrutamiento flexible con soporte estructural
Una construcción de silicona reforzada puede adaptarse a los requisitos de enrutamiento que los tubos rígidos quizás no satisfagan. El refuerzo de tela ayuda a controlar la expansión bajo presión, mientras que las curvas moldeadas y otras geometrías personalizadas pueden admitir la instalación en espacios restringidos.
El rendimiento final depende del material de refuerzo, el recuento de capas, la construcción de la pared, el radio de curvatura y el diseño de la conexión. No se debe asumir que una manguera flexible tolerará una flexión sin restricciones o alta presión simplemente porque contiene refuerzo.
FKM vs Manguera de Silicona Estándar: Comparación de Rendimiento
La diferencia clave es el material expuesto al medio que fluye. Una manguera de silicona estándar tiene una superficie interior de silicona, mientras que una versión con revestimiento utiliza FKM en la interfaz de contacto con el fluido.
Factor de rendimiento
|
Manguera de silicona estándar
|
Manguera de silicona revestida de FKM
|
Resistencia al calor
|
Generalmente buena, según el compuesto
|
Depende tanto del revestimiento como del cuerpo de silicona
|
Compatibilidad con aceites minerales
|
Puede ofrecer resistencia a los aceites minerales, según la formulación y las condiciones de exposición
|
Puede ofrecer resistencia a los aceites minerales, según la formulación y las condiciones de exposición
|
Resistencia a los combustibles
|
Generalmente no adecuada para la exposición continua a combustibles
|
Mejor para combustibles cuya compatibilidad con la formulación específica de FKM esté confirmada
|
Resistencia a ácidos y álcalis
|
Depende del ácido o álcali específico, la concentración, la temperatura y el tiempo de exposición
|
Puede mejorar la resistencia a ácidos y álcalis seleccionados; se debe confirmar la idoneidad
|
Compatibilidad química
|
Depende de la formulación de la silicona
|
Puede mejorar la compatibilidad con fluidos seleccionados; se debe confirmar la idoneidad
|
Flexibilidad
|
Depende de la geometría y la construcción
|
Depende del cuerpo de silicona y del refuerzo
|
Capacidad de presión
|
Determinada por el diseño completo de la manguera
|
Determinada por el diseño completo de la manguera
|
Costo relativo
|
A menudo menor para diseños básicos comparables
|
A menudo mayor debido al revestimiento adicional
|
Estas comparaciones describen tendencias generales de los materiales en lugar de resultados de una prueba controlada y directa. El rendimiento real depende de la formulación, la construcción de la manguera, las condiciones de funcionamiento y el método de prueba.
La construcción revestida no es automáticamente superior en todas las aplicaciones. Si el medio es compatible con la silicona estándar, una manguera convencional puede ser suficiente. Si la resistencia a los combustibles o a determinados ácidos y álcalis es un requisito fundamental, el revestimiento de FKM puede proporcionar una superficie de contacto con el fluido más adecuada.
También distinga el FKM de la fluorosilicona, comúnmente abreviada como FVMQ. Aunque ambos contienen química fluorada, son familias de elastómeros diferentes con características de rendimiento distintas. No deben tratarse como materiales intercambiables.
¿Dónde se utilizan comúnmente las mangueras revestidas de FKM?
Automoción y vehículos comerciales
Determinados circuitos de retorno de aceite, relacionados con el combustible y otros circuitos de fluidos pueden beneficiarse de un revestimiento diseñado para el medio transportado. La manguera también debe soportar el calor del motor, la vibración, el movimiento y las condiciones de presión de su ubicación específica.
No todas las líneas de combustible o conexiones de motor son adecuadas para una construcción a base de silicona. Los combustibles que contienen alcohol y los aditivos para combustibles requieren especial atención, y se debe confirmar la compatibilidad para la formulación exacta. Verifique la especificación automotriz aplicable antes de elegir el material.
Sistemas de pilas de combustible de hidrógeno
Ciertos circuitos de pilas de combustible requieren un control cuidadoso de la compatibilidad de los materiales y las sustancias extraíbles. En estas aplicaciones, la elección del revestimiento puede verse influenciada por la química de los fluidos, los requisitos de limpieza y el efecto potencial de las sustancias liberadas en los componentes sensibles del sistema.
La gama de mangueras para pilas de combustible destaca por su bajo contenido volátil, la adhesión entre capas y su construcción reforzada. Estas características deben verificarse frente a los requisitos del circuito previsto en lugar de generalizarse para todos los sistemas de pilas de combustible.
La idoneidad para circuitos que contienen hidrógeno, componentes internos de pilas o líneas de hidrógeno de alta presión requiere una validación independiente a nivel de sistema y no se establece únicamente mediante la documentación de las mangueras de refrigeración de pilas de combustible.
Equipos industriales y manejo de fluidos
La maquinaria que opera cerca de fuentes de calor o que manipula aceites y productos químicos compatibles puede requerir una manguera flexible con una superficie interior resistente a los productos químicos.
Los usos posibles incluyen sistemas de circulación de aceite seleccionados, conexiones de equipos y conjuntos especializados de transferencia de fluidos. Para productos químicos agresivos, soluciones concentradas o exposición continua a altas temperaturas, las pruebas de compatibilidad y una especificación de funcionamiento documentada son especialmente importantes.
Cómo seleccionar la manguera de silicona forrada con FKM adecuada
Antes de solicitar una cotización o aprobar una muestra, establezca los siguientes parámetros.
1. Identifique el medio exacto
Especifique el fluido o gas, incluida su composición, concentración, aditivos y cualquier agente de limpieza que pueda entrar en contacto con la manguera. Indique si la exposición es continua, intermitente u ocasional.
2. Defina el rango de temperatura
Proporcione la temperatura de funcionamiento normal, la temperatura máxima, las condiciones ambientales y la duración de la exposición al calor. Los límites de temperatura deben confirmarse para todo el conjunto de la manguera.
3. Confirme la presión de trabajo y los ciclos de presión
Indique la presión de trabajo normal y máxima, cualquier exposición al vacío y si se producen aumentos bruscos de presión. Solicite una presión de trabajo nominal y la información de prueba aplicable para la construcción propuesta.
4. Especifique las dimensiones y la geometría
Proporcione el diámetro interior, los requisitos de diámetro exterior o espesor de pared, la longitud total, el radio de curvatura y los detalles de conexión. Para instalaciones complejas, un dibujo o una muestra pueden ayudar a aclarar la forma requerida.
5. Revise el refuerzo y la unión
Pregunte sobre el material de refuerzo, la construcción y los requisitos pertinentes de estabilidad dimensional. Cuando la aplicación sea sensible a la separación de capas, solicite información aplicable sobre las pruebas de adhesión entre capas.
La especificación de mangueras para pilas de combustible publicada por SUNRISE informa una adhesión superior a 5000 N/m, probada de acuerdo con la sección 5.11 de la norma SAE J20-2006 y la norma ASTM D413-98 (2017). Esto se aplica al producto especificado y no debe asumirse para todas las construcciones.
6. Confirme los requisitos de cumplimiento y validación
Identifique las especificaciones del cliente pertinentes, los estándares de la industria y los requisitos de prueba. Una declaración de compatibilidad a nivel de material no demuestra automáticamente que un conjunto de manguera terminada cumpla con todos los requisitos del sistema.
Para obtener orientación específica de la aplicación o una configuración personalizada, comuníquese con Sunrise con sus condiciones de funcionamiento y requisitos dimensionales. Esta información ayuda a determinar si una construcción forrada con FKM es adecuada y qué detalles deben confirmarse antes del muestreo.
