Mangueras de silicona para vehículos de pila de combustible de hidrógeno: Guía completa

Las mangueras de silicona son tuberías flexibles especializadas hechas de caucho de silicona. En los vehículos de pila de combustible de hidrógeno, transportan de forma segura refrigerante y gases. Resisten altas temperaturas, permanecen flexibles y son duraderas. El mercado global de estos vehículos alcanzará los 28.23 mil millones de dólares para 2030, creciendo a un 19.7% anual. Esta guía cubre beneficios, limitaciones y alternativas como EPDM y mangueras de caucho marino. Elegir la manguera adecuada es importante para la seguridad.

Puntos clave

• Las mangueras de silicona manejan bien temperaturas extremas y productos químicos. Mantienen los vehículos de pila de combustible de hidrógeno seguros y eficientes.

• Las mangueras de silicona pueden liberar siloxano. Esto puede envenenar el catalizador de la pila de combustible. Utilice revestimientos de FKM o PTFE dentro de la pila.

• Elija mangueras que cumplan con las normas SAE e ISO. Compruebe certificaciones como IATF 16949. Esto garantiza calidad y seguridad.

¿Qué son las mangueras de silicona?

Definición y propiedades básicas

Las mangueras de silicona son tubos flexibles hechos de caucho de silicona, un elastómero sintético construido a partir de silicio, oxígeno, hidrógeno y carbono. Encontrará estas mangueras en sistemas automotrices exigentes, incluyendo las mangueras para pila de combustible de hidrógeno ensamblajes que transportan refrigerante y gases. El esqueleto de silicio-oxígeno del material lo distingue del caucho común. Este enlace Si-O transporta aproximadamente 444 kJ/mol de energía, mientras que un enlace carbono-carbono típico contiene alrededor de 348 kJ/mol. Esa fuerza de enlace adicional explica por qué la silicona resiste tan bien el calor, la oxidación y la luz ultravioleta.

La siguiente tabla resume las propiedades principales que debe esperar de una manguera de silicona estándar.

Cómo se diferencian de las mangueras de caucho estándar

Las mangueras de caucho estándar dependen de un esqueleto de carbono-carbono. Esa estructura se degrada antes bajo el calor y la exposición a los rayos UV. El caucho de silicona permanece estable desde aproximadamente -50°C hasta 250°C y más, un rango que supera a muchos otros cauchos. Las mangueras de caucho típicas, por el contrario, manejan mucho menos calor y pierden flexibilidad en condiciones frías.

El comportamiento químico también separa a los dos materiales. La silicona es en gran medida inerte y resiste el agua, el aceite y el combustible. La compatibilidad química de una manguera de caucho depende de su formulación, y ciertos productos químicos la degradarán con el tiempo. Para los vehículos de pila de combustible de hidrógeno, esta diferencia es importante. Necesita tuberías que toleren los cambios de temperatura y la exposición química sin agrietarse ni hincharse.

¿Por qué usar mangueras de silicona en pilas de combustible de hidrógeno?

Las mangueras de silicona resuelven desafíos de ingeniería críticos dentro de los sistemas de pilas de combustible de hidrógeno. La reacción electroquímica exige tuberías que mantengan la integridad bajo calor, presión y exposición química. Las mangueras de caucho estándar fallan en este entorno. La silicona proporciona la base de rendimiento que requiere la energía de hidrógeno.

Resistencia a temperaturas extremas

Las pilas de combustible generan un calor sustancial durante el funcionamiento. Su manguera para pila de combustible de hidrógeno debe manejar altas temperaturas sostenidas sin endurecerse, agrietarse o perder flexibilidad. El esqueleto de silicio-oxígeno de la silicona ofrece estabilidad térmica de -60°C a 230°C. Este rango cubre tanto el calor de la operación activa como las condiciones de arranque en frío en climas invernales.

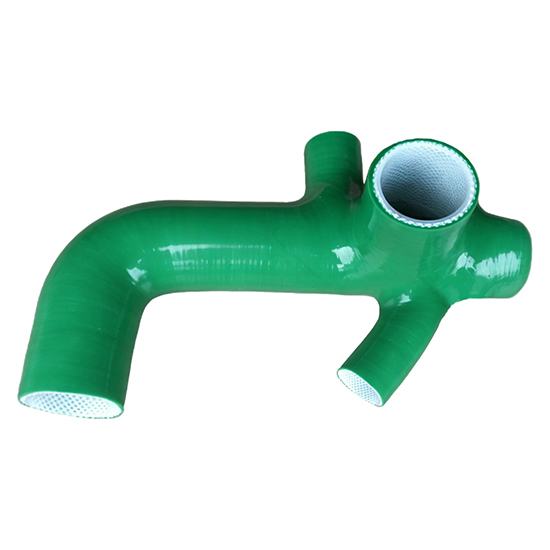

Las mangueras de silicona diseñadas a medida están hechas específicamente para sistemas de vehículos de pila de combustible. Los fabricantes añaden refuerzos de alambre de metal para proteger contra presiones extremas, incluyendo condiciones de vacío que pueden colapsar una manguera sin refuerzo. Los refuerzos de tela, típicamente poliéster o aramida en una construcción de múltiples capas, proporcionan mayor resistencia y resistencia a altas temperaturas. Estos materiales mantienen la manguera dimensionalmente estable bajo ciclos térmicos.

La capacidad de presión importa tanto como la tolerancia a la temperatura. Las mangueras fiables manejan altas presiones, dándole flexibilidad sobre las tuberías de acero rígidas. Esta clasificación de presión se adapta tanto a los sistemas de almacenamiento a bordo como a las líneas de distribución dentro de la pila de combustible. Las pruebas de envejecimiento térmico confirman que los compuestos de silicona optimizados resisten el endurecimiento y mantienen la elasticidad a largo plazo en condiciones de funcionamiento.

Compatibilidad química y flexibilidad

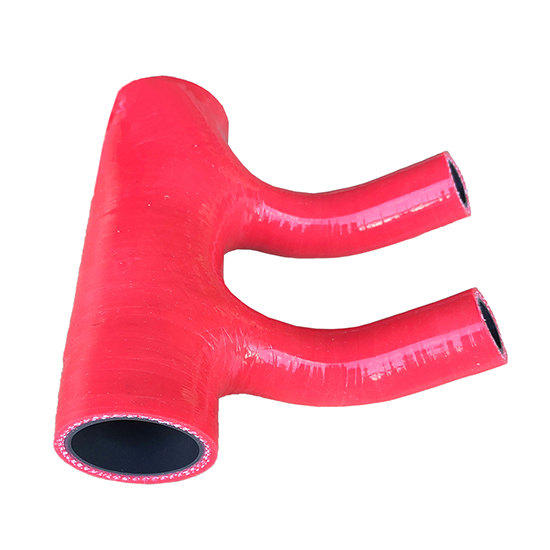

La resistencia química determina la vida útil de la manguera tanto como la temperatura. Las mangueras de silicona con revestimiento de FKM son las más adecuadas para el transporte de hidrógeno y la integridad del sistema de refrigeración. Los ingenieros las utilizan comúnmente en el lado del cátodo de la pila de combustible. La capa interna de FKM (fluoroelastómero) proporciona una excelente resistencia química y una permeabilidad al gas significativamente menor en comparación con la silicona estándar.

La unión entre las capas de silicona y FKM supera los 5,000 N/m. Probada según SAE J20-2006 Sección 5.11 y ASTM D413-98 (2017), esta fuerte adhesión asegura que la manguera sobreviva a los ciclos de presión y a la expansión térmica sin delaminación. El bajo contenido de compuestos volátiles evita la interferencia con sensores y membranas sensibles dentro de la pila de combustible.

La limpieza es otro factor decisivo. Las pilas de combustible son altamente sensibles a las partículas. Las mangueras de silicona fabricadas bajo condiciones de producción limpias con formulaciones de bajo contenido extraíble evitan la contaminación que podría degradar el rendimiento. Una proveedor de mangueras de silicona para celdas de combustible proporciona materiales de pureza ultra alta que garantizan la integridad del sistema.

La flexibilidad completa el panorama del rendimiento. A diferencia de las tuberías de metal rígido, las mangueras de silicona absorben la vibración y se adaptan a la expansión térmica en compartimentos de motor estrechos. Resisten presiones de vacío y son adecuadas para líneas de gas y fluidos en sistemas de electrolizadores. Ya sea que se abastezca de un especialista o de un fabricante de mangueras de refrigeración para vehículos eléctricos, la combinación de compatibilidad química, baja permeación y flexibilidad mecánica hace que la silicona sea la opción práctica para vehículos de celda de combustible de hidrógeno.

Beneficios de las mangueras de silicona para sistemas de hidrógeno

Resistencia a la temperatura y longevidad

Las mangueras de silicona ofrecen una estabilidad térmica que el caucho estándar no puede igualar. Su pila de celda de combustible produce calor continuo durante el funcionamiento. El material de silicona maneja esta carga sin endurecerse ni agrietarse. Esta estabilidad térmica prolonga la vida útil de la manguera y reduce la frecuencia de reemplazo. Usted evita tiempos de inactividad no planificados y costos de mantenimiento.

Los entornos fríos también ponen a prueba la flexibilidad de la manguera. La silicona permanece flexible a bajas temperaturas. Las mangueras de caucho se endurecen y corren el riesgo de fracturarse en las mismas condiciones. Este amplio rango operativo significa que una especificación de manguera cubre todo su rango climático. Usted simplifica las decisiones de inventario y especificación. La longevidad también reduce los residuos y el costo total de propiedad durante la vida útil del vehículo.

Seguridad y fiabilidad

La prevención de fugas protege a las personas y al equipo. El hidrógeno se escapa fácilmente a través de materiales degradados. Las mangueras de silicona resisten la permeación y mantienen la integridad estructural bajo ciclos de presión. Esta fiabilidad mantiene su sistema seguro durante miles de horas de funcionamiento. Una falla en la manguera en un sistema de hidrógeno conlleva consecuencias graves. Usted necesita materiales que funcionen de manera consistente.

Los estándares de la industria verifican la seguridad y calidad de las mangueras. La siguiente tabla enumera las certificaciones clave para aplicaciones de mangueras de celdas de combustible de hidrógeno.

Un fabricante de mangueras de refrigeración para vehículos eléctricos calificado sigue estos estándares durante toda la producción. Usted gana confianza en que cada manguera cumple con los requisitos de grado automotriz. Este cumplimiento protege su inversión y a sus pasajeros. Las mangueras fiables también reducen las reclamaciones de garantía y el riesgo reputacional.

Limitaciones y consideraciones

Factores de permeación y costo

El caucho de silicona exhibe una mayor permeabilidad al hidrógeno que el EPDM, FKM y FFKM. Esto significa que el cruce de hidrógeno es mayor cuando se utiliza silicona en comparación con estos elastómeros alternativos. Para una manguera de celda de combustible de hidrógeno, esa mayor tasa de permeación se traduce en una pérdida gradual de gas y un mayor riesgo de que el hidrógeno llegue a áreas donde no debería. Debe tener en cuenta este comportamiento durante el diseño del sistema.

El costo añade otra capa de consideración. Los compuestos de silicona y las capas de refuerzo que requieren tienen un precio más alto que el caucho estándar. Las construcciones con revestimiento de FKM aumentan aún más el costo porque la capa interna de fluoroelastómero requiere un procesamiento especializado. Usted paga más por adelantado, pero obtiene un rango térmico y una flexibilidad que los materiales más baratos no pueden ofrecer. La compensación solo tiene sentido cuando sus condiciones operativas realmente exigen las fortalezas de la silicona.

Compatibilidad con sistemas de hidrógeno

La interacción de la silicona con la propia pila de celda de combustible crea la limitación más grave. El material lixivia oligómeros de siloxano en el entorno de la pila. Estos compuestos se adsorben en las superficies del catalizador de platino. Bajo condiciones oxidantes del cátodo, forman una capa de sílice que envenena permanentemente los sitios activos del catalizador.

La silicona está excluida de la consideración para juntas de celdas de combustible PEM a pesar de su rango de temperatura favorable y bajos extraíbles en agua limpia.

Este hallazgo determina cómo usted especifica los materiales. Todavía puede usar silicona para líneas de refrigerante y enrutamiento de gas externo donde nunca entra en contacto con el catalizador. Para cualquier cosa dentro de la pila, necesita FKM, FFKM o EPDM en su lugar. Un proveedor de mangueras de silicona para celdas de combustible experto le dirá exactamente dónde pertenece la silicona y dónde no. Haga esa pregunta antes de finalizar cualquier lista de materiales.

Silicona frente a mangueras de caucho marino y alternativas

La manguera de caucho marino funciona bien en embarcaciones y entornos industriales. No puede satisfacer las demandas de los sistemas de celdas de combustible de hidrógeno. Este material carece de la resistencia a la temperatura y a la permeación que usted necesita. Las moléculas de hidrógeno son pequeñas y se escapan a través de materiales inferiores. Una manguera de caucho marino también se degrada bajo los ciclos de calor de una pila de combustible. No debe especificarla para el servicio de hidrógeno.

Mangueras de EPDM frente a silicona

El caucho EPDM ofrece una opción de menor costo para las líneas de refrigerante. Su límite de temperatura cae muy por debajo de la silicona. La siguiente tabla muestra la diferencia.

La silicona también se mantiene flexible a bajas temperaturas. El EPDM se endurece en condiciones de frío. Usted obtiene un rango operativo más amplio con la silicona. Una manguera de caucho marino funciona aún peor en ambos extremos.

PTFE y otras opciones de alto rendimiento

Las mangueras de PTFE ofrecen una resistencia química excepcional. Soportan ácidos, bases y solventes. Esta inercia es adecuada para fluidos agresivos en sistemas de hidrógeno. El PTFE cuesta más que la silicona. También ofrece menos flexibilidad. Usted intercambia radio de curvatura por protección química.

Las mangueras de silicona sin revestimiento presentan un inconveniente real. La silicona puede filtrarse de la manguera e incrustarse en los conjuntos de electrodos de membrana. Esto degrada el MEA y acorta la vida útil de la pila. El revestimiento con FKM reduce la extracción de siloxano unas 50 veces. Una manguera de caucho marino no ofrece tal protección. Elija su material según dónde se ubique la manguera en el sistema.

Criterios de selección para aplicaciones de celdas de combustible de hidrógeno

Normas SAE e ISO

Las normas le brindan una base verificada para el rendimiento de la manguera. Una manguera de silicona personalizada fabricada para el servicio de celdas de combustible de hidrógeno (transporte de hidrógeno y oxígeno) está especificada para cumplir con SAE J20 R4 CLASS A. Esta norma SAE confirma que la manguera maneja las demandas de presión y temperatura de la aplicación. Debe solicitar a cualquier proveedor el cumplimiento documentado antes de realizar un pedido.

Las certificaciones de gestión de calidad importan tanto como lo anterior. La siguiente tabla enumera los sistemas que un fabricante de buena reputación debe poseer.

Estas certificaciones prueban que la fábrica controla sus procesos. No reemplazan las pruebas de rendimiento, pero reducen el riesgo de recibir piezas inconsistentes.

Factores clave para elegir mangueras de silicona Sunrise

Sunrise diseña sus mangueras de silicona para cumplir con sus especificaciones de presión, temperatura, flexibilidad y transmisión de fluidos. La empresa ofrece soluciones diseñadas a medida para sistemas de vehículos de celdas de combustible. Este enfoque garantiza la fiabilidad y el rendimiento en su aplicación específica. Usted recibe una manguera adaptada a su rango operativo en lugar de una pieza genérica.

El control de la contaminación separa a un buen proveedor de mangueras de silicona para celdas de combustible de uno promedio. Los bajos niveles de extraíbles minimizan los riesgos de contaminación en la transferencia de fluidos químicos y gases. La silicona curada con platino mejora la pureza en comparación con los métodos de procesamiento convencionales. El refuerzo de acero inoxidable añade capacidad de presión, resistencia estructural y resistencia al vacío mientras mantiene la flexibilidad. Estas características protegen su pila y prolongan la vida útil.

Mantenimiento e inspección de mangueras de silicona

Revisiones rutinarias de desgaste y fugas

Debe inspeccionar su manguera para pila de combustible de hidrógeno según un programa fijo. Busque grietas superficiales, hinchazón y puntos rígidos a lo largo de toda la longitud. Compruebe si hay holgura en cada abrazadera y accesorio. Una pequeña fuga en una línea de hidrógeno crea un grave riesgo de seguridad. Realice una prueba de presión a la presión nominal de su sistema y observe si hay caídas lentas. Preste mucha atención a las curvas y puntos de conexión, donde se concentra la tensión.

El estado del refrigerante le dice mucho sobre la salud de la manguera. La silicona absorbe muy poco refrigerante, manteniendo la manguera dimensionalmente estable bajo un servicio normal. Puede confirmarlo pesando una manguera retirada frente a su especificación original. Un aumento de peso significativo indica un deterioro interno. Reemplace la manguera antes de que falle en servicio.

Mejores prácticas para la longevidad

Las condiciones de funcionamiento adecuadas prolongan la vida útil de la manguera mucho más allá de los 10 años. La silicona maneja un rango de temperatura de -55°C a +175°C. Mantenga su sistema dentro de ese margen. Las concentraciones más altas de glicol, superiores al 60%, favorecen a la silicona al reducir la hinchazón y la permeación. Elija su mezcla de refrigerante teniendo esto en cuenta.

• Estable bajo ciclos de calor a largo plazo

• Estructura reforzada para resistencia a la vibración

• Revestimiento opcional de FKM o PTFE para un mejor sellado de hidrógeno

• Resiste refrigerantes, agua y productos químicos

• Resistente al envejecimiento, resistente a los rayos UV y duradera bajo ciclos repetidos de calor y presión

Estos rasgos reducen la frecuencia y los costes de mantenimiento. Guarde las mangueras de repuesto lejos de la luz solar directa y de fuentes de ozono. Siga los valores de par de apriete del fabricante cuando vuelva a colocar las abrazaderas. Documente cada inspección para que pueda realizar un seguimiento de las tendencias de degradación a lo largo del tiempo.

Tendencias futuras en la tecnología de mangueras de silicona

Avances en formulaciones de materiales

La ciencia de los materiales continúa impulsando los compuestos de silicona hacia un mejor rendimiento. Los investigadores ahora mezclan silicona con nano-cargas para mejorar la conductividad térmica y la resistencia mecánica. Estos aditivos ayudan a la manguera para pila de combustible de hidrógeno a disipar el calor más rápido durante la demanda máxima. Usted obtiene una vida útil más larga y un rendimiento más consistente en todo el rango operativo.

Los nuevos sistemas de curado también reducen el contenido volátil. La silicona curada con platino ya mejora la pureza respecto a las versiones curadas con peróxido. Las formulaciones futuras reducirán aún más los extraíbles. Esto es importante porque la lixiviación de siloxano envenena los catalizadores de platino dentro de la pila. Un proveedor de mangueras de silicona para pilas de combustible con visión de futuro adoptará estos compuestos más limpios desde el principio. Debe preguntar sobre los métodos de curado cuando evalúe a los proveedores.

Las construcciones híbridas representan otra dirección prometedora. Los fabricantes combinan capas exteriores de silicona con revestimientos interiores de FKM o PTFE. Este diseño reduce la extracción de siloxano unas 50 veces en comparación con la silicona sin revestimiento. Usted obtiene la flexibilidad y el rango térmico de la silicona más la inercia química de los fluoropolímeros. Espere que estas mangueras híbridas se conviertan en estándar en los circuitos de refrigeración del lado del cátodo.

El papel de las mangueras de silicona en la infraestructura de hidrógeno

La infraestructura de hidrógeno se extiende mucho más allá del propio vehículo. Los electrolizadores, los tanques de almacenamiento y las estaciones de servicio necesitan tuberías flexibles. Las mangueras de silicona se adaptan a muchas de estas aplicaciones estacionarias. Manejan los cambios de temperatura de los equipos de compresión y dispensación. Un fabricante de mangueras de refrigeración para vehículos eléctricos experimentado puede suministrar mangueras tanto para instalaciones móviles como fijas.

La trayectoria del mercado respalda esta expansión. El mercado mundial de vehículos de pila de combustible alcanzará los 28.23 mil millones de dólares para 2030, creciendo a un 19.7% anual. Ese crecimiento impulsa la demanda de conjuntos de mangueras fiables en toda la cadena de suministro. Verá mangueras de silicona en flotas de autobuses, depósitos de camiones y sitios de generación distribuida. Cada ubicación necesita tuberías que resistan el calor, la presión y la exposición química.

Las normas evolucionarán junto con la infraestructura. SAE J20 y IATF 16949 ya rigen la calidad de las mangueras de automoción. Las revisiones futuras probablemente añadirán límites de permeación específicos para el hidrógeno. Debe realizar un seguimiento de estos cambios y especificar piezas compatibles. La adopción temprana protege su inversión y mantiene sus sistemas seguros.

Las mangueras de silicona desempeñan un papel fundamental en los vehículos de pila de combustible de hidrógeno. Su resistencia térmica y química garantiza un funcionamiento seguro y eficiente. A diferencia de la manguera de goma marina, la silicona resiste condiciones duras y ofrece una vida útil más larga. Seleccione productos de alta calidad de Sunrise que cumplan con las normas SAE e ISO. El mantenimiento adecuado y la selección de materiales liberan todo el potencial de la tecnología.

Preguntas frecuentes

¿Pueden las mangueras de silicona soportar el calor dentro de una pila de combustible?

Sí. La silicona se mantiene estable de -60°C a 230°C. Este rango cubre el funcionamiento activo y los arranques en frío. Las construcciones reforzadas añaden resistencia para los ciclos de presión y las condiciones de vacío.

¿Por qué algunos sistemas de pilas de combustible evitan la silicona cerca del catalizador?

La silicona lixivia oligómeros de siloxano. Estos compuestos envenenan los sitios del catalizador de platino bajo condiciones de oxidación del cátodo. Utilice revestimientos de FKM o PTFE para el contacto interno de la pila. Las líneas de refrigerante externas permanecen seguras.

¿Con qué frecuencia se debe inspeccionar una manguera para pila de combustible de hidrógeno?

Siga un programa fijo. Compruebe si hay grietas, hinchazón y accesorios sueltos. Realice pruebas de presión a la presión nominal. Reemplace cualquier manguera que muestre aumento de peso o deterioro superficial antes de que falle.
