¿Cómo funciona una manguera de silicona?

La mayoría de los compradores abordan la selección de mangueras de silicona haciéndose primero dos preguntas: ¿cuál es el rango de temperatura y cuál es el precio? Ambos importan, pero empezar por ahí a menudo conduce al producto equivocado. Una manguera de silicona que cumple con la especificación de temperatura sobre el papel aún puede fallar prematuramente si la estructura de refuerzo no coincide con las condiciones de presión, si el compuesto es incompatible con el fluido que se transfiere o si la construcción fue diseñada para un tipo de carga completamente diferente.

Este artículo explica cómo funcionan realmente las mangueras de silicona; no solo de qué están hechas, sino cómo su estructura responde a diferentes condiciones de funcionamiento. También aborda cuatro suposiciones que comúnmente llevan a los compradores B2B a especificar el producto incorrecto y ofrece un marco práctico para adaptar el tipo de manguera a la aplicación.

¿Cuáles son los diferentes tipos de mangueras de silicona?

Las mangueras de silicona no son una categoría de producto única. El término abarca una amplia gama de construcciones con estructuras, principios de funcionamiento y características de rendimiento significativamente diferentes. Comprender las categorías principales es el primer paso hacia una selección correcta.

La manguera de silicona para vehículos es la categoría más amplia y técnicamente exigente. Incluye mangueras de silicona para sistemas de refrigeración, mangueras de radiador de silicona, mangueras de turbo, mangueras de enfriador de aire de carga, mangueras de admisión de aire, mangueras de vacío de silicona, mangueras de calefacción y mangueras de celdas de combustible. Cada una de ellas sirve a un sistema diferente con diferentes requisitos de temperatura, presión, fluido y geometría. Una manguera de radiador de silicona que conecta el radiador al bloque del motor funciona en condiciones diferentes a las de una manguera de turbo que maneja aire caliente presurizado, aunque ambas se encuentren en el mismo compartimento del motor.

La manguera de silicona de uso especial cubre construcciones diseñadas para condiciones exigentes o inusuales. La manguera de silicona reforzada con alambre utiliza una estructura de acero en espiral incrustada en la pared para resistir el colapso bajo vacío.

La manguera reforzada con Kevlar y aramida proporciona una mayor resistencia al estallido con un menor grosor de pared. La manguera reforzada con fibra de vidrio extiende el rango de temperatura útil más cerca de las fuentes de calor. La manguera de silicona ignífuga cumple con los requisitos UL94-V0 o EN45545-2 para aplicaciones en vehículos ferroviarios y otros entornos sensibles al fuego. Las versiones resistentes a productos químicos y al combustible suelen utilizar un revestimiento interior de FKM para evitar la degradación por medios agresivos.

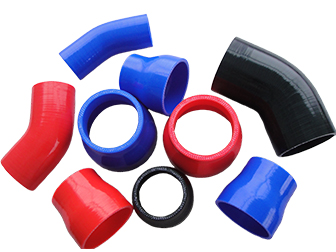

Los acopladores de silicona universales (mangueras rectas, reductores, codos de 45 y 90 grados, mangueras con joroba y otras formas estándar) proporcionan soluciones de conexión flexibles en una variedad de diámetros y geometrías de instalación sin necesidad de herramientas personalizadas.

La manguera de silicona de grado alimenticio y la manguera trenzada de silicona sirven para aplicaciones donde la pureza del material y el manejo de la presión importan más que los extremos térmicos. Los productos de silicona extruida, incluidos los tubos de vacío y los tubos industriales, suelen ser construcciones de una sola capa sin refuerzo adecuadas para servicio de baja presión o vacío a temperaturas moderadas. Las piezas de silicona moldeada extienden el material a componentes tridimensionales para aplicaciones industriales, sanitarias y de consumo.

La manguera de caucho, incluida la manguera de refrigerante EPDM, la manguera de admisión de aire EPDM y la manguera de combustible de caucho nitrílico, sigue siendo adecuada para aplicaciones de servicio estándar donde el costo es la consideración principal y las condiciones de funcionamiento se encuentran dentro de los límites convencionales.

¿Cómo funciona una manguera de silicona y dónde se equivocan la mayoría de los compradores?

El principio de funcionamiento de una manguera de silicona depende del tipo de carga para la que está diseñada. La mayoría de las mangueras de silicona automotrices reforzadas comparten una construcción en capas, pero la forma en que esa construcción responde a la presión, el vacío, la temperatura y la exposición a fluidos varía significativamente según cómo se haya diseñado. Cuatro suposiciones llevan comúnmente a los compradores hacia el producto equivocado.

Suposición uno: la clasificación de temperatura es el criterio de selección principal

El caucho de silicona debe su estabilidad térmica al esqueleto de silicio-oxígeno (Si-O) de su estructura molecular. El enlace Si-O tiene una energía de enlace mayor que los enlaces carbono-carbono (C-C) que forman el esqueleto de la mayoría de los cauchos convencionales. Esto le da a la silicona una mayor resistencia a la degradación térmica a temperaturas elevadas y también mantiene la flexibilidad a bajas temperaturas, donde muchos elastómeros a base de carbono se vuelven quebradizos.

Sin embargo, la clasificación de temperatura de una manguera terminada depende de algo más que del compuesto de silicona por sí solo. Las fibras de refuerzo tienen sus propios límites térmicos. La adhesión entre capas puede degradarse antes de que el propio compuesto de silicona falle. Y la compatibilidad de fluidos a temperatura elevada es una cuestión completamente distinta.

Una manguera de silicona para refrigerante, por ejemplo, puede utilizar un compuesto clasificado para servicio continuo por encima de 200°C, pero si la formulación del refrigerante es químicamente incompatible con ese compuesto, la degradación ocurrirá a temperaturas de funcionamiento normales. La manguera de refrigerante resistente a OAT de SUNRISE aborda esto directamente: está específicamente compuesta y probada para la compatibilidad con anticongelante de Tecnología de Ácido Orgánico bajo condiciones SAE J20 Clase A, utilizando una mezcla de refrigerante y agua al 50/50. Es posible que los compuestos estándar de mangueras de refrigerante de silicona no ofrezcan la misma resistencia, lo que significa que seleccionar una manguera de radiador de silicona basándose únicamente en la clasificación de temperatura, sin confirmar la compatibilidad del refrigerante, puede provocar un fallo prematuro.

Suposición dos: una manguera reforzada estándar funciona para aplicaciones de vacío

La presión y el vacío imponen demandas estructuralmente opuestas a una manguera. En una aplicación de presión positiva (circulación de refrigerante, turbocompresión, aire de carga), el fluido o gas dentro de la manguera ejerce una fuerza hacia afuera sobre las paredes. La capa de refuerzo resiste esta expansión hacia afuera y mantiene la forma y el diámetro de la manguera bajo carga.

En una aplicación de vacío, la situación se invierte. La presión atmosférica fuera de la manguera ejerce una fuerza hacia adentro. Sin una estructura diseñada para resistir esta carga hacia adentro, la pared de la manguera se desvía hacia adentro, reduciendo el orificio interno y restringiendo o bloqueando el flujo. Una capa de refuerzo de poliéster trenzado, que es eficaz para resistir la expansión hacia afuera, ofrece poca resistencia al colapso hacia adentro.

La manguera de vacío de silicona reforzada con alambre resuelve esto incrustando un resorte de acero continuo en la pared de la manguera. El alambre helicoidal proporciona rigidez radial que resiste la deformación hacia adentro independientemente del diferencial de presión externa. Es por esto que las aplicaciones de vacío de manguera de silicona requieren una construcción diseñada específicamente, no una manguera reforzada estándar seleccionada solo por su clasificación de temperatura.

Suposición tres: más capas de refuerzo siempre significan un mejor rendimiento

El refuerzo mejora la resistencia a la presión y la estabilidad dimensional, pero también reduce la flexibilidad. En aplicaciones con rutas complejas (curvas cerradas, espacio de instalación limitado o conexiones que deben absorber el movimiento del motor), un refuerzo excesivo puede hacer que la manguera sea difícil de instalar e introducir concentraciones de tensión en los puntos de conexión.

Los cuatro materiales de refuerzo principales utilizados en las mangueras de silicona automotrices ofrecen cada uno un equilibrio diferente de propiedades. La fibra de poliéster es la más utilizada y ofrece una combinación práctica de resistencia a la presión, flexibilidad y costo. Funciona bien en todo el rango de temperatura de la mayoría de las aplicaciones de refrigerante, calefacción y admisión. La fibra de aramida, incluido el Kevlar, proporciona una resistencia a la tracción significativamente mayor con un menor grosor de pared, lo que la hace adecuada para aplicaciones de alta presión donde el peso o el espacio son una limitación. El refuerzo de fibra de vidrio extiende el rendimiento térmico útil más cerca de las fuentes de calor y se utiliza a menudo en aplicaciones donde la manguera pasa cerca de los componentes del escape. El alambre de acero, como se señaló anteriormente, es la única estructura de refuerzo que evita de manera confiable el colapso bajo presión de vacío.

Para la mayoría de las aplicaciones de mangueras de silicona para vehículos —incluyendo mangueras de silicona para refrigerante, mangueras de radiador de silicona y sistemas de admisión estándar—, el trenzado de poliéster de una o dos capas es la opción adecuada. Especificar refuerzo de aramida o fibra de vidrio en una aplicación de refrigerante estándar no mejora el rendimiento y añade un costo innecesario.

Cuarta suposición: Las mangueras de grado alimenticio y para celdas de combustible son simplemente versiones mejoradas de la manguera de silicona estándar

Las mangueras de silicona de grado alimenticio y para celdas de combustible operan bajo un principio diferente al de las mangueras de presión. Su función principal no es soportar carga mecánica, sino transferir medios sin contaminarlos.

La manguera de silicona estándar se cura normalmente mediante un proceso a base de peróxido. El curado con peróxido puede dejar residuos químicos en la manguera terminada que pueden filtrarse en el fluido que se está transfiriendo. Para aplicaciones de contacto con alimentos, la silicona curada con platino es la opción adecuada. El proceso de catálisis con platino produce un curado más limpio con niveles de residuos extraíbles significativamente más bajos, razón por la cual la silicona curada con platino es el estándar para tuberías de grado alimenticio y farmacéuticas.

Para aplicaciones de celdas de combustible, la preocupación se desplaza a una clase específica de compuestos llamados siloxanos cíclicos: moléculas volátiles que contienen silicio y que pueden migrar fuera del caucho de silicona convencional bajo condiciones de operación. En un sistema de celda de combustible de hidrógeno, los siloxanos cíclicos que llegan al conjunto de electrodo de membrana pueden adsorberse en el catalizador de platino, reduciendo su actividad y degradando el rendimiento de la celda de combustible con el tiempo. La manguera de silicona diseñada para servicio en celdas de combustible utiliza compuestos especialmente formulados con una baja proporción de siloxanos cíclicos extraíbles. Cuando se requiere resistencia química adicional —particularmente en aplicaciones del lado del ánodo o de suministro de combustible—, un revestimiento interno de FKM proporciona una barrera entre la estructura de silicona y el medio transportado.

Un marco de selección práctico para compradores B2B

En lugar de trabajar con una lista de verificación genérica, el enfoque más eficiente es hacer coincidir el escenario de aplicación directamente con los requisitos de construcción.

Para aplicaciones de refrigerante y radiador, confirme la formulación del refrigerante antes de especificar el compuesto de la manguera. Los refrigerantes OAT y HOAT requieren un compuesto validado para esa química bajo las condiciones SAE J20. Las dimensiones de la manguera, la geometría de la curva y la interfaz de conexión deben confirmarse a partir de un dibujo o una muestra existente para garantizar un ajuste correcto.

Para aplicaciones de turbocompresor, CAC y admisión de alta presión, la temperatura y la presión de trabajo son los parámetros principales. El número de capas de refuerzo y la construcción deben seleccionarse para proporcionar un margen de seguridad adecuado por encima de la presión máxima de operación. Para geometrías de curva complejas, una muestra física o un dibujo en 3D reduce significativamente el tiempo de desarrollo.

Para aplicaciones de vacío, el refuerzo de alambre es el punto de partida correcto. El espesor de la pared y el diámetro interno deben confirmarse con respecto al nivel de vacío y los requisitos de flujo del sistema. No se debe sustituir por una manguera de silicona trenzada estándar.

Para aplicaciones de grado alimenticio, farmacéuticas o de celdas de combustible, especifique un compuesto curado con platino para contacto con alimentos y un compuesto de bajos extraíbles para servicio en celdas de combustible. Confirme si se requiere un revestimiento de FKM según el medio específico y la ubicación en el circuito.

Para requisitos personalizados —dimensiones no estándar, formas complejas, color o marcado específico, o integración de accesorios metálicos—, proporcione un dibujo, una muestra o un boceto dimensional. SUNRISE admite el desarrollo de mangueras de silicona personalizadas a partir de una muestra o dibujo, con una cantidad mínima de pedido de 10 piezas por artículo para productos moldeados.

Conclusión

Una manguera de silicona funciona adaptando su diseño estructural a las demandas específicas de su entorno operativo. La clasificación de temperatura es un dato en esa ecuación, no la conclusión. La estructura de refuerzo, la formulación del compuesto, el método de curado y el revestimiento —si lo hay— contribuyen cada uno a cómo se desempeña la manguera bajo condiciones de servicio reales.

SUNRISE ha estado fabricando mangueras de silicona de alto rendimiento y productos de silicona moldeados desde 2006 y cuenta con la certificación IATF 16949 e ISO 9001. La gama de productos abarca mangueras de silicona para vehículos, construcciones de uso especial, tuberías de grado alimenticio, soluciones de mangueras para celdas de combustible y componentes de silicona moldeados a medida para aplicaciones automotrices, industriales, ferroviarias y otras.

Si está buscando mangueras de silicona para una aplicación específica, el camino más eficiente hacia el producto correcto es compartir sus condiciones de operación, tipo de fluido, dimensiones y cualquier estándar aplicable. Envíenos su dibujo, muestra o requisitos técnicos y nuestro equipo evaluará la construcción adecuada y le proporcionará una cotización basada en su aplicación real.
